電線電纜選擇計算公式、口訣

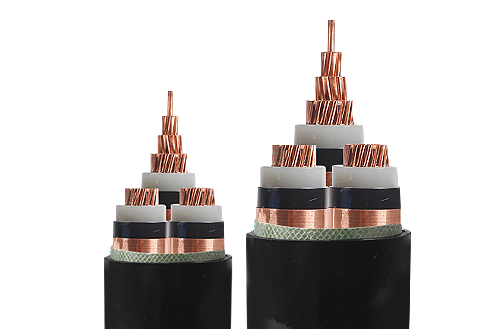

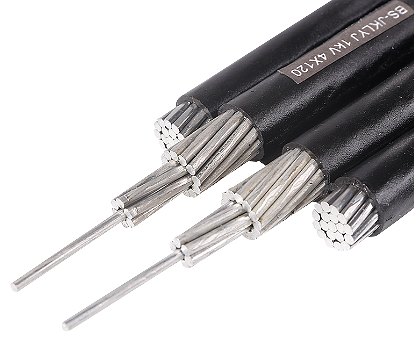

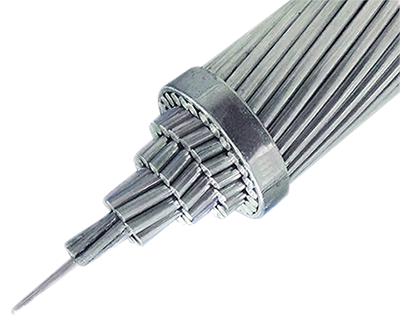

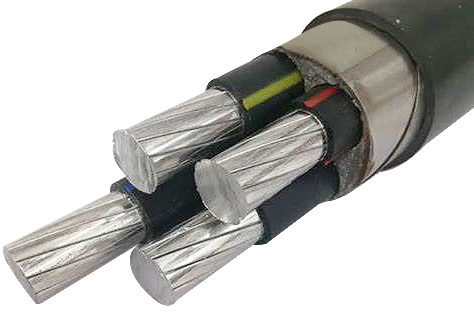

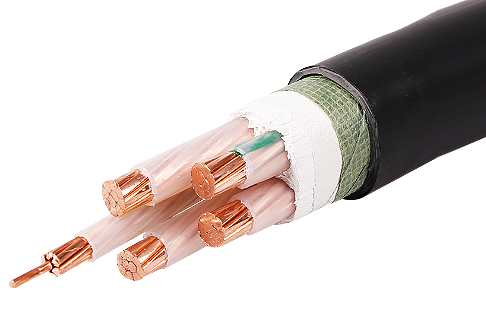

電線”和“電纜”并沒有嚴格的界限。   通常將芯數少、產品直徑小、結構簡單的產品稱為電線。沒有絕緣的稱為裸電線，其他的稱為電纜。 導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。   二 不同的電纜   （1） 類別：H——市內通信電纜   HP——配線電纜   HJ——局用電纜      （2）絕緣：Y——實心聚烯烴絕緣   YF——泡沫聚烯烴絕緣   YP——泡沫／實心皮聚烯烴絕緣    （3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套   S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套   V——聚氯乙烯護套    （4）特征：T——石油膏填充   G——高頻隔離   C——自承式    （5）外護層： 23——雙層防腐鋼帶繞包銷裝聚乙烯外被層;   33——單層細鋼絲鎧裝聚乙烯被層;   43——單層粗鋼絲鎧裝聚乙烯被層 ;   53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層;   553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層      三 電纜型號代碼     1、用途代碼－不標為電力電纜，K為控制纜，P為信號纜；   2、絕緣代碼－Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯 3、導體材料代碼－不標為銅，L為鋁； 4、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套 5、派生代碼－D不滴流，P干絕緣；   6、外護層代碼 7、特殊產品代碼－TH濕熱帶，TA干熱帶；   8、額定電壓－單位KV   四 不同作用的電纜     1、SYV：實心聚乙烯絕緣射頻同軸電纜     2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）——適用于閉路監控及有線電視工程 （RVV護套線、RVVP屏蔽線）——適用于樓宇對講、防盜報警、消防、自動抄表等工程    RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯——用途：儀器、儀表、對講、監控、控制安裝      4、RG：物理發泡聚乙烯絕緣接入網電纜——用于同軸光纖混合網（HFC）中傳輸數據模擬信號    5、KVVP：聚氯乙烯護套編織屏蔽電纜——用途：電器、儀表、配電裝置的信號傳輸、控制、測量      6、RVV（227IEC52/53） 聚氯乙烯絕緣軟電纜 ——用途：家用電器、小型電動工具、儀表及動 力照明      7、AVVR 聚氯乙烯護套安裝用軟電纜    8、SBVV HYA 數據通信電纜（室內、外）——用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用    9、RV、RVP 聚氯乙烯絕緣電纜      10、RVS、RVB ——適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜      11、BV、BVR 聚氯乙烯絕緣電纜 ——用途：適用于電器儀表設備及動力照明固定布線用    12、RIB 音箱連接線（發燒線） 13、KVV 聚氯乙烯絕緣控制電纜—— 用途：電器、儀表、配電裝置信號傳輸、控制、測量    14、SFTP 雙絞線 傳輸電話、數據及信息網    15、UL2464 電腦連接線 16、VGA 顯示器線    17、SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）    18、SDFAVP、SDFAVVP、SYFPY 同軸電纜，電梯專用    19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜 五 電力電纜鎧裝和外護套數字   0無；                                    1聯鎖鎧裝纖維外被；    2雙層鋼帶聚氯乙烯外套；        3細圓鋼絲聚乙烯外套； 4粗圓鋼絲；                          5皺紋(軋紋)鋼帶； 6雙鋁(或鋁合金)帶；                7銅絲編織；    8鋼絲編織 六 電線電纜的應用分類   1、電力系統    電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。      2、信息傳輸系統 主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。 3、機械設備、儀器儀表系統   此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。   七 電線電纜產品分類   1、裸電線及裸導體制品      本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。 2、電力電纜    本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。 主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。      產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。    3、電氣裝備用電線電纜 該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。    4、通訊電纜及光纖   從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。    5、電磁線(繞組線) 主要用于各種電機、儀器儀表等。   八 電線電纜規格型號 RY 聚乙烯絕緣軟線 BV 銅芯聚氯乙烯絕緣電線 RV 銅芯聚氯乙烯絕緣安裝軟線 RV銅芯氯乙烯絕緣連接電纜（電線) BLV 鋁芯聚氯乙烯絕緣電線 BYR 聚乙烯絕緣軟電線 BVR 銅芯聚氯乙烯絕緣軟線 BVS 銅芯聚氯乙烯絕緣絞型軟線 RVB 銅芯聚氯乙烯絕緣平型連接線軟線 RYV 聚乙烯絕緣聚氯乙烯護套軟線 BYVR 聚乙烯絕緣聚氯乙烯護套軟線 BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線 BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線； 圖片 AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線) RVB銅芯聚氯乙烯平型連接電線   RVS銅芯聚氯乙烯絞型連接電線   RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜   ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RV－105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜 AF－205AFS－250AFP－250鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線   九 電線電纜規格表示法的含義   規格采用芯數、標稱截面和電壓等級表示      1、單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）,0.6/1KV，    如：4*(1*185)+1*95 0.6/1KV      2、多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面,0.6/1KV，      如：4**185+1*95 0.6/1KV 3、電線電纜規格型號說明：   注： B（B）——第一個字母表示布線，第二個字母表示玻璃絲編制。 V（V）——第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。 L（L）——鋁，無L則表示銅 F（F）——復合型 R——軟線 S——雙絞 X——絕緣橡膠 絕緣電線（導線）〔1〕〔2〕〔3〕〔4〕〔5〕 〔1〕代號。B-電線(有時不表示) 〔2〕導體。T-銅芯(缺省表示)，L-鋁芯，R-軟銅 〔3〕絕緣。V-聚氯乙烯，X-橡皮，F(xiàn)-氯丁橡皮 〔4〕護套。V-聚氯乙烯 〔5〕其他。R-軟電線，P-屏蔽，B-平行 S-雙絞線 RVV3*2.5（1 根 3 芯護套線） RV3*2.5(3 根軟電線) BVR3*2.5(3 根) RVB2*2.5 RVS2*1.5(1 根雙絞線) BVV2*1.5 BVVB2*1.5 Rvvp 現用的電話線 常用電線 BV2.5mm2 燈開關上用 BV4mm2 插座上用 BLV 2.5mm2   電力電纜、控制電纜型號含義〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕 〔8〕〔9〕 〔1〕ZR-阻燃，NH-耐火 〔2〕用途。電力電纜缺省表示，K-控制電纜，P-信號電纜，DJ-計算 機電纜 〔3〕絕緣層。V-聚氯乙烯，Y-聚乙烯，YJ-交聯聚乙烯，X-橡皮， Z-紙 〔4〕導體。T-銅芯缺省表示，L-鋁芯 〔5〕內護層(護套)，V-聚氯乙烯，Y-聚乙烯，Q-鉛包，L-鋁包，H- 橡膠， HF-非燃性橡膠，LW-皺紋鋁套，F(xiàn)-氯丁膠，N-丁晴橡皮護套 〔6〕特征。統包型不用表示，F(xiàn)-分相鉛包分相護套，D-不滴油，CY- 充油， P-屏蔽，C-濾塵器用，Z- 直流 〔7〕鎧裝層。0-無，2-雙鋼帶(24-鋼帶、粗圓鋼絲)，3-細圓鋼絲， 4-粗圓鋼絲(44-雙粗圓鋼絲) 見 22 就是指鎧裝電纜 〔8〕外被層。0-無，1-纖維層，2-聚氯乙烯護套，3-聚乙烯護套 〔9〕額定電壓。以數字表示，kV   例如：VV 3*150 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜。VV22 5*16 銅芯聚氯乙烯絕緣聚氯乙烯鎧裝護套電力電纜。YJV 4*120 交聯聚乙烯絕緣，聚氯乙烯護套電力電纜 最常用   YJV —1KV—4×35+1×16 YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 1KV：額定電壓 1000 伏 4×35+1×16：5 芯電纜，由 4 根 35 平方毫米和 1 根 16 平方毫米   電纜組成區分電纜電線的主要標志：但凡見到 B 電線 R 軟電線 軟銅 S 雙 絞線 舉例 YJV 2*16 這個就是 1 根電纜 BYJ 2*16 兩根電線   電線電纜 代號及含義：K -------控制電纜 V -------聚氯乙烯 P -------銅絲編織屏蔽 R -------軟導體結構 Y -------聚乙烯 P2 -------銅帶屏蔽 ZR -------阻燃電纜 YJ -------交聯聚乙烯 Y -------聚乙烯 22 -------鋼帶鎧裝 NH -------耐火電纜   NH-ZR-YJS-C 交聯聚乙烯絕緣無鹵低煙、阻燃熱塑性聚烯烴襯墊（或 護層）耐火型電力電纜 NH-ZR-YJS24-C 交聯聚乙烯絕緣無鹵低煙、阻燃熱塑性聚烯烴襯墊 （或護層）耐火型電力電纜   控制電纜 KVV22 聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜。 KYJVP-ZR 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽阻燃控制電 纜。 KYJVP-NH 交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽耐火控制電纜   主要用途及使用特性 適用于額定電壓 450/750V 及以下的控制、監控回路及保護線路等。交聯聚乙烯（XLPE）絕緣控制電纜長期允許工作溫度不超過 90℃， 聚氯乙烯絕緣、聚乙烯絕緣控制電纜長期允許工作溫度不超過 70℃， 安裝環境溫度不低于 0℃。銅帶屏蔽或鋼帶鎧裝電纜的彎曲半徑應不小于電纜外徑的 12 倍，其 它類型電纜的彎曲半徑不小于電纜外徑的 6 倍。   電力電纜 各型號中符號含義 T: 銅(一般省略，不寫進型號中) L: 鋁 V:聚氯乙烯絕緣或護套 YJ: 交聯聚氯乙烯絕緣 22: 鋼帶鎧裝 32: 細鋼絲鎧裝 42: 粗鋼絲鎧裝 R－連接用軟電纜（電線），軟結構。 V－絕緣聚氯乙烯。 V－聚氯乙烯絕緣或 V－聚氯乙烯護套 B－平型（扁形）。 S－雙絞型。 A－鍍錫或鍍銀。 F－耐高溫 P－編織屏蔽 P2－銅帶屏蔽 P22－鋼帶鎧裝 Y—預制型、一般省略，或聚烯烴護套 FD—產品類別代號，指分支電纜。將要頒布的建設部標準用 FZ 表示， 其實質相同 YJ—交聯聚乙烯絕緣 V—聚氯乙烯絕緣或護套 ZR—阻燃型 ZRK：系列代號，表示阻燃型控制電纜（其它類同） NH—耐火型 WDZ—無鹵低煙阻燃型 WDN—無鹵低煙耐火型 例如： SYV 75-5-1(A、B、C） S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64 編 B：96 編 C：128 編75：75 歐姆 5：線徑為 5MM 1：代表單芯 SYWV 75-5-1 S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套 75：75 歐姆 5：線纜外徑為 5MM 1：代表單芯 來源:輸配電設備網 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 軟線 VV:雙層護套線 P 屏蔽 2：2 芯多股線 32：每芯有 32 根銅絲 0.2：每根銅絲直徑為 0.2MM ZR-RVS 2*24/0.12 ZR: 阻燃 R: 軟線 S:雙絞線 2：2 芯多股線 24：每芯有 24 根銅絲 0.12：每根銅絲直徑為 0.12MM 型號、名稱 RV 銅芯氯乙烯絕緣連接電纜（電線） AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線） RVB 銅芯聚氯乙烯平型連接電線 RVS 銅芯聚氯乙烯絞型連接電線 RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜 ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RV－105 銅芯耐熱 105oC 聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜 AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－ 60oC~250oC 連接軟電線   規格表示法的含義 規格采用芯數、標稱截面和電壓等級表示 ①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV （來源:http://tede.cn） ②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，如：4*185+1*95 0.6/1KV ③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T 完整的型號規格表示法 因?yàn)榉种щ娎|包含主干電纜和支線電纜。而且兩者規格結構不同，因 此有兩種表示方法： ①將主干電纜和支線電纜分別表示， 如：干線電纜：FD-YJV-4*（1*185）+1*95 0.6/1KV 支線電纜：FD-YJV-4*（1*25）+1*16 0.6/1KV 這種方法在設計時尤為簡明，可以方便地表示出支線規格的不同 ②將主干電纜和支線電纜連同表示，如：FD-YJV-4*（1*185/25） +1*95/16 0.6/1KV 這種方法比較直觀，但僅限于支線電纜為同一種規格的情況，無法表 示支線的不同規格：由于分支電纜主要由于 1KV 低壓配電系統，因此，其額定電壓 0.6/1KV 在設計標注時，可以省略。 二、產品型號中拼音字母所代表的意義（無括號的字） A：（聚）胺（脂），安（裝），鋁塑料護套（Alpeth） B：扁，半，編（織），泵、布、（聚）苯（乙烯），玻（璃纖維）， 補，平行 C：車、醇、采（掘機）、瓷、重（型），船用，蓄電（池），磁充， 償，（黃臘）綢，（三）醋（酸薄膜），自承式 D：帶，（不）滴（流），燈，電，（冷）凍（即耐寒），丁（基橡 皮），鍍 E：二（層），野（外），對稱結構（代號），乙（丙橡皮）（EPR） F：（聚四）氟（乙烯），分（相），非（燃性），飛（機），泡沫 聚乙烯（YF） G：鋼、溝、改（性漆）、管、高（壓） H：合（金），環（氧漆），焊、花、通訊電纜（用途代號），H（H 型，即分相屏蔽結構），寒 J：絞、加（強），加（厚），鋸，局（用） K：（真）空，卡（普?。?，控制，鎧裝，空心 L：鋁、爐、臘（克）、瀝（青）、（防）雷、磷 M：棉（紗）、麻、母（線）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（線芯）、尼（龍）、 耐火 O：同軸（結構代號） P：排、（芯）屏（蔽）、配（線）、貧（泛浸漬，即干絕緣），信 號電纜（用途代號） Q：牽（引車）、漆、鉛、輕（型）、氣、汽（車），高（強度聚乙烯醇縮醛） R：軟、人（造）絲、日用（用途代號），（耐）熱（化）。 S：刷，絲，射頻（用途代號），雙，鋼塑料護層(Stalpeth)，低煙無 鹵阻燃護套 T：銅、梯、特、通、陶、電梯、探 U：礦、棉（指石棉），礦用（用途代號） V：（P）V（C）（聚氯乙烯） W：（地球）物（理）、皺紋護套、無（磁性）、（耐高）溫、（野） 外、石油（用途代號） X：橡（力纜）、聚酰胺、橡（皮絕緣） Y：硬，園，油，氧，（耐）油，移動（用途代號），聚乙烯，壓 Z：（聚）酯，紙，（電）鉆，中型，綜（合） 電纜的型號由八部分組成： 一、用途代碼－不標為電力電纜，K 為控制纜，P 為信號 纜；二、絕緣代碼－Z 油浸紙，X 橡膠，V 聚氯乙稀，YJ 交聯聚乙烯三、導體材料代碼－ 不標為銅，L 為鋁；四、內護層代碼－Q 鉛包，L 鋁包，H 橡套，V 聚氯乙稀護套五、派生 代碼－D 不滴流，P 干絕緣；六、外護層代碼七、特殊產品代碼－TH 濕熱帶，TA 干熱帶；八、額定電壓－單位 KV   有關電纜型號的問題 1、SYWV（Y）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧 圓銅線+物理發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯） 2、信號控制電纜（RVV 護套線、RVVP 屏蔽線）適用于樓宇對講、防盜報警、消 防、自動抄表等工程 3、RVVP 銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓 300V/300V 2-24 芯 用途：儀器、儀表、對講、監控、控制安裝 4、KVVP：聚氯乙烯護套編織屏蔽電纜用途：電器、儀表、配電裝置的信號傳輸、 控制、測量 5、RVV（227IEC52/53）聚氯乙烯絕緣軟電纜用途：家用電器、小型電動工具、 儀表及動力照明 6、RV 聚氯乙烯絕緣電纜 7、RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用 電纜 8、BV、BVR 聚氯乙烯絕緣電纜用途：適用于電器儀表設備及動力照明固定布線 用 9、KVV 聚氯乙烯絕緣控制電纜用途：電器、儀表、配電裝置信號傳輸、控制、測 量 RVV 與 KVV RVVP 與 KVVP 區別：RVV 和 RVVP 里面采用的線為多股細銅絲組成的軟線，即 RV 線組成。 KVV 和 KVVP 里面采用的線為單股粗銅絲組成的硬線，即 BV 線組成。 AVVR 與 RVVP 區別：東西一樣，只是內部截面小于 0.75 平方毫米的名稱為 AVVR 大于等于 0.75 平方毫米的名稱為 RVVP. SYV 與 SYWV 區別：SYV 是視頻傳輸線 用聚乙烯絕緣。SYWV 是射頻傳輸線， 物理發泡絕緣。用于有線電視。 RVS 與 RVV 2 芯區別：RVS 為雙芯 RV 線絞合而成，沒有外護套，用于廣播連 接。 RVV 2 芯線直放成纜，有外護套，用于電源，控制信號等方面 R－連接用軟電纜（電線），軟結構。V－絕緣聚氯乙烯。V－聚氯乙烯絕緣 V －聚氯乙烯護套 B－平型（扁形）。S－雙絞型。A－鍍錫或鍍銀。F－耐高溫 P－編織屏蔽 P2－銅帶屏蔽 P22－鋼帶鎧裝 Y—預制型、一般省略，或聚烯烴護套 FD—產品類別代號， 指分支電纜。將要頒布的建設部標準用 FZ 表示，其實質相同   YJ—交聯聚乙烯絕緣 V—聚氯乙烯絕緣或護套 ZR—阻燃型 NH—耐火型 WDZ—無鹵低煙阻燃型 WDN—無鹵低煙耐火型   常用電纜、電線、網線等的表示方法（規 格、型號）-電線電纜規格型號表   一、常用各種字母代表的含義： R－連接用軟電纜（電線），軟結構。V－絕緣聚氯乙烯。V－聚氯乙烯絕緣 V－聚氯乙烯護套 B－平型（扁形）。S－雙絞型。A－鍍錫或鍍銀。F－耐高溫 P－編織屏蔽 P2－銅帶屏蔽 P22－鋼帶鎧裝 Y—預制型、一般省略，或聚 烯烴護套 FD—產品類別代號，指分支電纜。將要頒布的建設部標準用 FZ 表示，其實質相 同 YJ—交聯聚乙烯絕緣 V—聚氯乙烯絕緣或護套 ZR—阻燃型 NH—耐火型 WDZ—無鹵低煙阻燃型 WDN—無鹵低煙耐火型   二：通用各種字母代表的含義： A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth) B:扁,半,編(織), 泵,布,(聚)苯(乙烯),玻(璃纖維),補,平行 C:車,醇,采(掘機),瓷,重(型),船用,蓄電(池),磁充, 償,(黃臘)綢,(三)醋(酸薄膜),自承式 D:帶,(不)滴(流),燈,電,(冷)凍(即耐寒),丁(基橡皮), 鍍 E:二(層),野(外),對稱結構(代號),乙(丙橡皮)(EPR) F:(聚四)氟(乙烯),分(相),非(燃 性),飛(機),泡沫聚乙烯(YF) G:鋼,溝,改(性漆),管,高(壓) H:合(金),環(氧漆),焊,花,通訊 電纜(用途代號),H(H 型,即分相屏蔽結構),寒 J:絞,加(強),加(厚),鋸,局(用) K:(真)空,卡 (普隆),控制,鎧裝,空心. L:鋁,爐,臘(克),瀝(青),(防)雷,磷 M:棉(紗),麻,母(線),帽,膜 N:(自)粘(性),泥(炭),(高阻)尼(線芯),尼(龍),耐火 O:同軸(結構代號) P:排,(芯)屏(蔽), 配(線),貧(泛浸漬,即干絕緣),信號電纜(用途代號) Q:牽(引車),漆,鉛,輕(型),氣,汽(車),高 (強度聚乙烯醇縮醛) R:軟,人(造)絲,日用(用途代號),(耐)熱(化). S:刷,絲,射頻(用途代號), 雙,鋼塑料護層(Stalpeth),低煙無鹵阻燃護套 T:銅,梯,特,通,陶,電梯,探 U:礦,棉(指石棉), 礦用(用途代號) V:(P)V(C)(聚氯乙烯) W:(地球)物(理),皺紋護套,無(磁性),(耐高)溫,(野) 外,石油(用途代號) X:橡(力纜),聚酰胺,橡(皮絕緣) Y:硬,園,油,氧,(耐)油,移動(用途代號), 聚乙烯,壓 Z:(聚)酯,紙,(電)鉆,中型,綜(合) YJ:交聯聚乙烯絕緣 P2:銅帶屏蔽 ZRK:系列 代號,表示阻燃型控制電纜   三、電纜常識：電纜通常分為電力電纜和控制電纜兩種。1、電纜通用符號表示的含義： 〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安 〔2〕用途。電力電纜缺省表示，K－控制電纜，P－信號電纜，DJ－計算機電纜 〔3〕絕緣層。V－聚氯乙烯，Y－聚乙烯，YJ－交聯聚乙烯，X－橡皮，Z－紙 〔4〕導體。T－銅芯缺省表示，L－鋁芯 。   〔5〕內護層(護套)，V－聚氯乙烯，Y－聚乙烯，Q－鉛包，L－鋁包，H－橡膠，HF－非燃性橡膠，LW－皺紋鋁 套，F(xiàn)－氯丁膠，N－丁晴橡皮護套 。   〔6〕特征。統包型不用表示，F(xiàn)－分相鉛包分相護套，D－不滴油，CY－充油，P－屏蔽， C－濾塵器用，Z－ 直流 〔7〕鎧裝層。0－無，2－雙鋼帶(24－鋼帶、粗圓鋼絲)，3－ 細圓鋼絲，4－粗圓鋼絲(44－雙粗圓鋼絲)。 〔8〕外被層。0－無，1－纖維層，2－聚氯 乙烯護套，3－聚乙烯護套 。 〔9〕額定電壓。以數字表示，kV。2、常用電纜舉例：VV 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜。VV22 銅芯聚氯乙烯絕緣聚氯乙烯鎧裝護套電力電纜。 YJV 交聯聚乙烯絕緣，聚氯乙烯護套電力電纜     3、規格表示法的含義 規格采用芯數,標稱截面和電壓等級表示 ①單芯分支電纜規格表示法: 同一回路電纜根數*(1*標稱截面), 0.6/1KV, 如:4*(1*185)+1*95 0.6/1KV ②多芯絞合型分支電纜規格表示法:同一回路電纜根數*標稱截面, 0.6/1KV, 如:4*185+1*95 0.6/1KV ③多芯同護套型分支電纜規格表示法:電纜芯數×標稱截面-T,如:4×25-T 4、完整的型號規 格表示法 因?yàn)榉种щ娎|包含主干電纜和支線電纜.而且兩者規格結構不同,因此有兩種表示 方法: ①將主干電纜和支線電纜分別表示, 如:干線電纜:FD-YJV-4*(1*185)+1*95 0.6/1KV 支線電纜:FD-YJV-4*(1*25)+1*16 0.6/1KV 這種方法在設計時尤為簡明,可 以方便地表示出支線規格的不同 ②將主干電纜和支線電纜連同表示, 如:FD-YJV-4*(1*185/25) +1*95/16 0.6/1KV 這種方法比較直觀,但僅限于支線電纜 為同一種規格的情況,無法表示支線的不同規格: 由于分支電纜主要由于 1KV 低壓配電系 統,因此,其額定電壓 0.6/1KV 在設計標注時,可以省略 5、五芯電纜，線徑計算小常識： 4 根相、地線是 1 根保護地線的 2 倍。 如：4*185+1*95，185/2=92.5 取 95. 4*95+1*50， 95/2=47.5 取 50 4*50+1*25，50/2=25 取 25 補充知識：?jiǎn)涡倦娎|線徑規格 6、10、 16、25、35、50、70、95、120、150、185、240、300、400 單位：MM2 6、電纜 能夠承受電流小口訣： （可以使用于電線，指的是銅芯電線纜） 10 下 5 100 上 2 25/35 四三界 70/95 兩倍半 含義：10 平方以下每平方承受 5 倍的電流（如：10 平方能夠承受 50 安培的電流） 100 平方以上每平方承受 2 倍的電流 25 平方以下到 10 平方每平方承 受 4 倍的電流.35 平方以上到 70 平方每平方承受 3 倍的電流 70 平方和 95 平方每平方承 受 2.5 倍的電流   四、電線知識： 1、電線通用符號含義： 〔1〕代號。B－電線(有時不表示) 〔2〕導體。T－銅芯(缺省表示)，L－鋁芯，R－軟銅 〔3〕絕緣。V－聚氯乙烯，X－橡皮，F(xiàn)－氯丁橡 皮 〔4〕護套。V－聚氯乙烯 〔5〕其他。R－軟電線，P－屏蔽，B－平行 2、常用電線舉例： （1）、BX、BLX：橡膠絕緣電線。固定敷設于室內或室外，明敷、 暗敷或穿管，作為設備安裝用線。 （2）、BXF、BLXF：氯丁橡膠絕緣電線。同 BX 型，耐氣候好，適用于室外。 （3）、BXR：橡膠絕緣軟電線。同 BX 型，僅用于安裝時要求 柔軟的場所。 （4）、BXHF、BXLHF：橡膠絕緣和護套電線。同 BX 型，適用于較潮濕的 場所和作為室外進戶線。 （5）、BV、BLV：聚氯乙烯絕緣電線。同 BX 型，但耐濕性和 耐氣候性較好。 （6）、BVR：聚氯乙烯絕緣軟電線。同 BV 型，僅用于安裝時要求柔軟 的場所。 （7）、BVV、BLVV：聚氯乙烯絕緣和護套電線。同 BV 型，用于潮濕和機械防 護要求較高的場所，可直埋土壤中 （8）、BV-105、BLV-105：耐熱 105℃聚氯乙烯絕 緣電線。同 BV 型，用于 45℃及以上高溫環境中。 （9）、BVR-105：耐熱 105℃聚氯 乙烯絕緣軟電線。同 BVR 型，用于 45℃及以上高溫環境中。 （10）、RV 單芯銅芯氯乙 烯絕緣絕緣軟線。供各種移動電器、儀表、電信設備、自動化裝置接線用；也作為內部安 裝用線，安裝時環境溫度不低于－15℃。 （11）、AVR 鍍錫銅芯聚氯乙烯絕緣平型連接 軟線。 （12）、RVB 兩芯平型銅芯聚氯乙烯絕緣軟線。供各種移動電器、儀表、電信設 備、自動化裝置接線用；也作為內部安裝用線，安裝時環境溫度不低于－15℃。 （13）、 RVS 兩芯銅芯聚氯乙烯絞型連接軟線。供各種移動電器、儀表、電信設備、自動化裝置接 線用；也作為內部安裝用線，安裝時環境溫度不低于－15℃。 （14）、RVV 銅芯聚氯 乙烯絕緣聚氯乙烯護套圓形連接軟線。同 RV 型，用于潮濕和機械防護要求較高及 經常移 動、彎曲的場所。 （15）、ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟線。 （16）、 RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟線。 （17）、RV-105 銅芯耐熱 105oC 聚氯乙烯絕緣聚氯乙烯絕緣連接軟 線。 （18）、AF-205AFS-250AFP-250 鍍銀聚氯乙 氟塑料絕緣耐高溫-60oC~250oC 連接軟電線。 （19）、RFS（兩芯絞型）、RFB（兩芯 平型）：丁晴聚氯乙烯復合物絕緣軟線。同 RVB、RVS 型， 但低溫柔軟性 較好。 （20）、 RXS（RXB）：棉紗編織橡膠絕緣雙絞（平）型軟線。室內日用電器，照明用電源線。RX：棉紗總編織橡膠絕緣軟線。同 RXS（RXB）型。 3、規格表示法含義： RVVP2*32/0.2 RVV2*1.0 BVR R: 軟線 VV:雙層護套線 P 屏蔽 2:2 芯多股線 32:每芯有 32 根銅絲0.2:每根銅絲直徑為 0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 軟線 S:雙絞線 2:2 芯多股線 24:每芯有 24 根銅絲 0.12:每根銅絲直徑為 0.12MM 4、BV、BLV、BVV 規格、尺寸：BV 300/500V 0.5 0.75 1 BV、BLV 450/750V 1.5 2.5 4 6 10 16 25 32 50 70 90 120 150 185 240 300 400 BVV 450/750V 1*（0.75-10） 2*（1.5-10）3*（1.5-10） 4*（1.5-6） 5*（1.5-6）     五、視頻傳輸用材（如：有線電視）知識： 視頻信號傳輸線纜。大致有同軸電纜、雙絞線和光纖三種。介紹常用的同軸電纜的知識： 1、同軸電纜的分類：視頻傳輸用的同軸電纜   有 SYV75-3、SYV75-5、SYV75-7、SYV75-9、SYV75-12 2、各字母的含義： SYV75-5-1(A、B、C） SYV75-5-41(A、B、C） SYV75-5-2(A、B、C） S 代表射頻同軸電纜 Y 代表聚乙烯(PE)絕緣 V 代表聚氯乙烯(PVC)護套 75 代表特性阻抗 75 歐姆 5 代表絕緣外經的近似值 -1,-41 或-2 代表結構形式代號.一般-1 或-41 代表內導體為單芯;-2 代表內導體為多芯 A：64 編 B：96 編 C：128 編     六、網線知識： 俗稱：五類線 1、網線的分類：雙絞線按電氣性能劃分的話，通常分為： 三類、四類、五類、超五類、六類、七類雙絞線等類 型，原則上數字越大，版本越新、技術越先進、帶寬也越寬，當然價格也越貴了。我們?cè)跒榫钟蚓W(wǎng)選購線材時 一般來說是選五類或超五類網線，因?yàn)槿?、四?lèi)雙絞線一般是使用在 10M/bps 的以太網中，而五類雙絞線能滿 足現在日趨流行的 100M/bps 的以太網，超五類雙絞線主要用于將來的千兆網上，但現在也普通應用于局域網中， 因?yàn)閮r(jià)格方面比五類線貴不了多少，現在已有六類線了，一般用于 ATM 網絡中，公司局域網中暫時還不推薦采 用。目前三類、四類線目前在市場上幾乎沒有了，如果有，也不是以三類或四類線出現，而是假以五類，甚至超 五類線出售，這是目前假五類線最多的一種。目前在一般局域網中常見的是五類、超五類或者六類非屏蔽 雙絞 線，特別是目前的超五類和六類非屏蔽雙絞線可以輕松提供 155Mbps 的通信帶寬，并擁有升級至千兆的帶寬潛 力，因此，成為當今水平布線的首選線纜。而雙絞線又可分為：屏蔽雙絞線和非屏蔽雙絞線，大多數局域網使用 非屏蔽雙絞線(UTP—UnshieldedTwisted Pair)作為布線的傳輸介質來組網，網線由一定距離長的雙絞線與 RJ45 頭（水晶頭）組成。utp   2、網線的表示方法：五類線的標識是“cat5”，超五類線的標識是“cat5e”，六類線的標識是“cat6”。   3、水晶頭的接法：水晶頭的做法標準：568A 標準：白綠，綠，白橙，藍，白藍，橙，白棕，棕 568B 標準：白橙，橙，白綠，藍，白藍，綠，白棕，棕 做法一般性的原則：同類（連接線的兩端是同一種設備）交叉（做交叉線） 異類（連接線的兩端是不同的設備）平行（作平行線） 交叉線的做法是：一頭采用 568A 標準，一頭采用 568B 標準 平行線的做法是：兩頭采用同樣的標準（同為 568A 標準或 568B 標準） 注意：做水晶頭時，使水晶頭的彈片朝外，入線口朝下，從左到右，遵循上面的線序，充分插入線（以在水晶 頭的頂部看到雙絞線的銅心為標準），然后用網線鉗夾一下，就可以了。 4、水晶頭接法指引： 5、集線器[常規叫法“哈伯”（HUB）]的介紹1mm2的電源線最大能過多少安的電流，多大的功率？例如2.5平方的電線，工程施工中怎樣算要用多大的電線？   ①對于1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍。 ②對于16、25mm2的導線可將其截面積數乘以4倍。 ③對于35、50mm2的導線可將其截面積數乘以3倍。 ④對于70、95mm2的導線可將其截面積數乘以2.5倍。 ⑤對于120、150、185mm2的導線可將其截面積數乘以2倍。 工作溫度30℃，長期連續90％負載下的載流量如下： 1.5平方毫米――18A 2.5平方毫米――26A) 4 平方毫米――26A 6平方毫米――47A 10平方毫米――66A 16 平方毫米――92A 25平方毫米――120A 35平方毫米――150A 功率P=電壓U×電流I＝220伏×18安＝3960瓦   國標GB4706.1-1992/1998規定的電線負載電流值（部分） 銅芯電線：銅芯線截面積.. 允許長期電流 2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A) 鋁芯電線：鋁芯線截面積..允許長期電流 2.5平方毫米(13A～20A) 4平方毫米( 20A～25A) 6平方毫米(25A～32A)   〖舉例說明〗   1、每臺計算機耗電約為200～300W(約1～1.5A)，那么10臺計算機就需要一條2.5平方毫米的銅芯電線供電，否則可能發生火災。   2、大3匹空調耗電約為3000W(約14A)，那么1臺空調就需要單獨的一條2.5平方毫米的銅芯電線供電。   3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25A(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因?yàn)檫M(jìn)入電表的電線是4平方毫米的。   4、早期的住房(15年前)進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13A(即2800瓦)。   5、耗電量比較大的家用電器是：空調5A(1.2匹)，電熱水器10A，微波爐4A，電飯煲4A，洗碗機8A，帶烘干功能的洗衣機10A，電開水器4A在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年必須更換(比如插座、空氣開關等)。   國標允許的長期電流 4平方是25-32A 6平方是 32-40A 其實這些都是理論安全數值,極限數值還要大于這些的。 2,5平方的銅線允許使用的最大功率是:5500W；4平方的8000W,6平方9000W沒問題的. 40A的數字電表正常9000W絕對沒問題.機械的12000W也不會燒毀的. 銅芯電線電纜載流量標準電纜載流量口決：   估算口訣：二點五下乘以九，往上減一順號走。 三十五乘三點五，雙雙成組減點五。 條件有變加折算，高溫九折銅升級。 穿管根數二三四，八七六折滿載流。   本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是”截面乘上一定的倍數”來表示，通過心算而得。   “二點五下乘以九，往上減一順號走”說的是2．5mm及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。   如2．5mm’導線，載流量為2．5×9＝22．5(A)。   從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。   “十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3.5倍，即35×3.5＝122.5(A)。   50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組，倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2.5倍，依次類推。   “條件有變加折算，高溫九折銅升級”。   上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。   若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。   計算電纜載流量選擇電纜（根據電流選擇電纜）：   導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通?？梢詮氖謨?cè)中查找。但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。 口訣鋁芯絕緣線載流量與截面的倍數關系 10下五，100上二， 25、35，四、三界 70、95，兩倍半。 穿管、溫度，八、九折。 裸線加一半。 銅線升級算。 說明口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。   為此將我國常用導線標稱截面（平方毫米）排列如下： 1、1.5、2.5、 4、6、 10、16、 25、35、 50、70、 95、120、 150、185……)   (1)第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。 口訣中的阿拉伯?dāng)?shù)碼表示導線截面（平方毫米），漢字?jǐn)?shù)字表示倍數。把口訣的截面與倍數關系排列起來如下： 1～10 16、2535、50 70、95120以上(五倍四倍三倍二倍半二倍） 現在再和口訣對照就更清楚了，口訣“10下五”是指截面在10以下，載流量都是截面數值的五倍。“100上二”（讀百上二）是指截面100以上的載流量是截面數值的二倍。截面為25與35是四倍和三倍的分界處。這就是口訣“25、35，四三界”。而截面70、95則為二點五倍。從上面的排列可以看出：除10以下及100以上之外，中間的導線截面是每?jī)煞N規格屬同一種倍數。 例如鋁芯絕緣線，環境溫度為不大于25℃時的載流量的計算：   當截面為6平方毫米時，算得載流量為30安； 當截面為150平方毫米時，算得載流量為300安； 當截面為70平方毫米時，算得載流量為175安； 從上面的排列還可以看出：倍數隨截面的增大而減小，在倍數轉變的交界處，誤差稍大些。比如截面25與35是四倍與三倍的分界處，25屬四倍的范圍，它按口訣算為100安，但按手冊為97安；而35則相反，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導線截面時，25的不讓它滿到100安，35的則可略為超過105安便更準確了。同樣，2.5平方毫米的導線位置在五倍的始端，實際便不止五倍（最大可達到20安以上），不過為了減少導線內的電能損耗，通常電流都不用到這么大，手冊中一般只標12安。   (2)后面三句口訣便是對條件改變的處理。   “穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后，再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。   關于環境溫度，按規定是指夏天最熱月的平均最高溫度。實際上，溫度是變動的，一般情況下，它影響導線載流并不很大。因此，只對某些溫車間或較熱地區超過25℃較多時，才考慮打折扣。   例如對鋁心絕緣線在不同條件下載流量的計算：   當截面為10平方毫米穿管時，則載流量為10×5×0.8═40安；若為高溫，則載流量為10×5×0.9═45安；若是穿管又高溫，則載流量為10×5×0.7═35安。   (3)對于裸鋁線的載流量，口訣指出“裸線加一半”即計算后再加一半。   這是指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。 例如對裸鋁線載流量的計算：當截面為16平方毫米時，則載流量為16×4×1.5═96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安。   (4)對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的的截面排列順序提升一級，再按相應的鋁線條件計算。   例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：按升級為50平方毫米裸鋁線即得50×3×1.5=225安。   對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可直接采用第一句口訣中的有關倍數計算。比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米的約為95×2.5≈238安。   三相四線制中的零線截面，通常選為相線截面的1/2左右。當然也不得小于按機械強度要求所允許的最小截面。在單相線路中，由于零線和相線所通過的負荷電流相同，因此零線截面應與相線截面相同。： （1）、簡介：集線器的英文稱為“Hub”。 “Hub”是“中心”的意思，集線器的主要功能是對接收到的信號進行再生 整形放大，以擴大網絡的傳輸距離，同時把所有節點集中在以它為中心的節點上。它工作于 OSI(開放系統 互聯參考模型)參考模型第一層，即“物理層”。集線器與網卡、網線等傳輸介質一樣，屬于局域網中的基 礎設備，采用 CSMA/CD（一種檢測協議）訪問方式。   （2）、集線器與交換機的區別：集線器屬于純硬件網絡底層設備，基本上不具有類似于交換機的"智能記憶"能力和"學習"能力。它也不 具備交換機所具有的 MAC 地址表，所以它發送數據時都是沒有針對性的，而是采用廣播方式發送。也就是說 當它要向某節點發送數據時，不是直接把數據發送到目的節點，而是把數據包發送到與集線器相連的所有 節點， 如圖所示。這種廣播發送數據方式有兩方面不足：（1）用戶數據包向所有節點發送，很可能帶來數據通信的不安全因 素，一些別有用心的人很容易就能非法截獲他人的數據包； （2）由于所有數據包都是向所有節點同時發 送，加上以上所介紹的共享帶寬方式，就更加可能造成網絡塞車現象，更加降低了網絡執行效率。 （3）非 雙工傳輸，網絡通信效率低。集線器的同一時刻每一個端口只能進行一個方向的數據通信，而不能像交換機 那樣進行雙向雙工傳輸，網絡執行效率低，不能滿足較大型網絡通信需求。盡管如此，集線器對于 家庭或者 小型企業來說，在經濟上還是有一點誘惑力的，特別適合家庭幾臺機器的網絡中或者中小型公司作為分支網 絡使用。HUB 按照對輸入信號的處理方式上，可以分為無源HUB、有源 HUB、智能 HUB。
